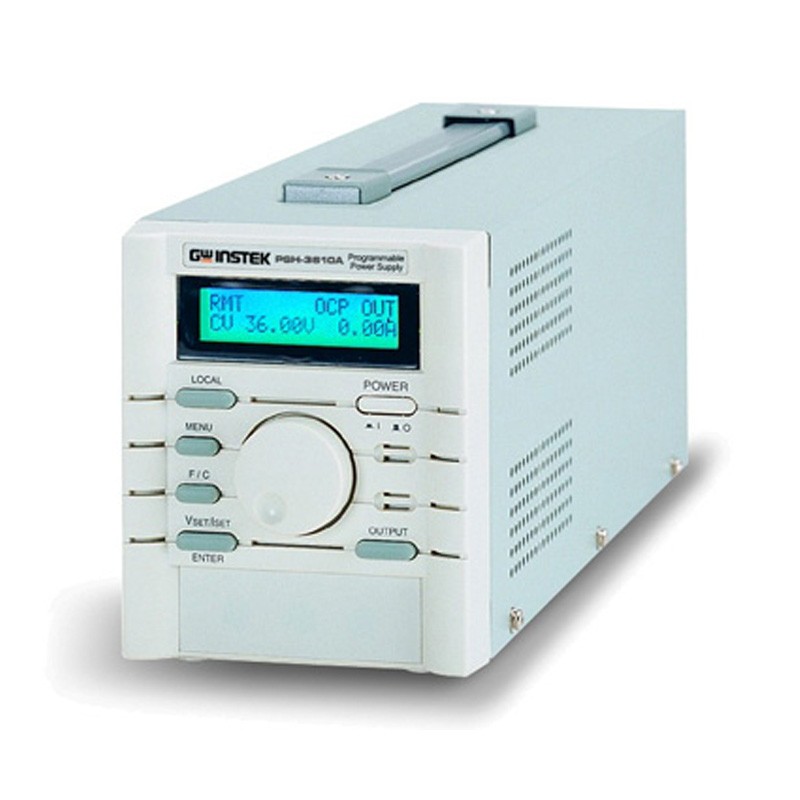

PSH系列（開關式）
產品介紹：PSH系列是單組輸出，360W到1080W可程式切換直流電源供應器，過電壓、過電流和過溫度保護可以使PSH電源和負載免受意外的損壞。遠端偵測可以自動補償線路與負載之間導線的損耗。LCD可以同時顯示輸出或是設定參數，自我測試和軟體校正特點可以降低日常維護的機率，亦可以透過RS-232標準介面或GPIB選購介面來執行SCPI指令和LabVIEW軟體程式來進行遠端控制和ATE系統軟體的開發。模組化的結構，獨特的后板輸出結構輸和可被選配的的19”，4U的面板機柜式框架設計，確保PSH系列是大型系統的最佳選擇。（注：RS-232C和GPIB介面兩者不能同時安裝）。
產品特點：
1.輸入電壓范圍寬廣及高功率因數 (P.F)
2.高效率及高功率密度高
3.定電壓及定電流操作
4.過電壓保護、過電流保護及過溫度保護
5.低輸出漣波及噪聲
6.選購接口：IEEE-488.2
7.標準接口：RS-232C
8.輸出 ON/OFF 控制
9.自我測試及軟體校正
10.LCD 顯示
11.內建蜂鳴器作為警告指示
產品規格：
| 型號 | 電流 | 電壓 | 功率 | 功能 | 標配接口 |
| PSH-2018A | 18A | 20V | 360W | 開關 | RS232 |
| PSH-3610A | 10A | 36V | 360W | 開關 | RS232 |
| PSH-3620A | 20A | 36V | 720W | 開關 | RS232 |
| PSH-3630A | 30A | 36V | 1080W | 開關 | RS232 |
技術指標:
| PSH-2018A | PSH-3610A | PSH-3620A | PSH-3630A |
| 輸出 |
| 電壓 | 20V | 36V | 36V | 36V |
| 電流 | 18A | 10A | 20A | 30A |
| 變動率 (定電壓模式) |
|
| 負載 | ≦0.1% + 5mV | ≦0.1% + 5mV | ≦0.1% + 5mV | ≦0.1% + 5mV |
| 電源 | ≦0.05% + 5mV | ≦0.05% + 5mV | ≦0.05% + 5mV | ≦0.05% + 5mV |
| 變動率(定電流模式) |
| 負載 | ≦0.2% + 5mA | ≦0.2% + 5mA | ≦0.2% + 10mA | ≦0.2% + 15mA |
| 電源 | ≦0.2% + 5mA | ≦0.2% + 5mA | ≦0.2% + 10mA | ≦0.2% + 15mA |
| 漣波&噪聲 |
| 電壓 (mVrms) | ≦10mVrms | ≦10mVrms | ≦10mVrms | ≦10mVrms |
| 電壓 (mVpp) | ≦100mVp-p 20Hz~20MHz | ≦100mVp-p 20Hz~20MHz | ≦100mVp-p 20Hz~20MHz | ≦100mVp-p 20Hz~20MHz |
| 電流 (mArms) | ≦0.2% | ≦0.2% | ≦0.2%+20mA | ≦0.2%+40mA |
| 分辨率 |
| 電壓 ≤36V | 10mV | 10mV | 10mV | 10mV |
| 電壓＞36V | 20mV | 20mV | 20mV | 20mV |
| 電流10A | 10mA | 10mA | 20mA | 30mA |
| 電流20A | 10mA | 10mA | 10mA | 20mA |
| 編程精確度 |
| 電壓< 36V | ≤0.05% + 25mV | ≤0.05% + 25mV | ≤0.05% + 25mV | ≤0.05% + 25mV |
| 電壓＞36V | ≤0.05% + 50mV | ≤0.05% + 50mV | ≤0.05% + 50mV | ≤0.05% + 50mV |
| 電流10A | ≤0.2% + 30mA | ≤0.2% + 30mA | ≤0.2% + 60mA | ≤0.2% + 90mA |
| 電流20A | ≤0.2% + 30mA | ≤0.2% + 30mA | ≤0.2% + 30mA | ≤0.2% + 60mA |
| 讀值分辨率（表頭） |
| 電壓 | 同分辨率 |
| 電流 | 同分辨率 |
| 讀值精確度 |
| 電壓 | 同編程準確度 |
| 電流 | 同編程準確度 |
| 溫度系數 |
| 電壓(25 + 5°C ) | < 100ppm/°C |
| 響應時間(上升/下降) |
| 電壓上升（10%~90%） | < 150mS（≤95%額定負載） |
| 電壓下降（90%~10%） | < 150mS（≥10%額定負載） |
| 瞬間恢復時間 (50% Step Load Change From 25%~75%) |
| 定電壓模式 | <2mS |
| 保護功能 |
| OVP/OCP/OHP | V |
| 突發電流保護 | V |
| 輸出 On/Off 控制 |
| V |
| 電源 |
| AC 90V ~ 250V, 50/60Hz |
| 尺寸&重量 |
| 108(寬) x 142(高) x 393(長)mm,約3.3kg | 108(寬) x 142(高) x 393(長)mm,約3.3kg | 188(寬) x 142(高) x 393(長)mm，約6.2kg | 268(寬) x 142(高) x 393(長)mm，約9.3kg |
