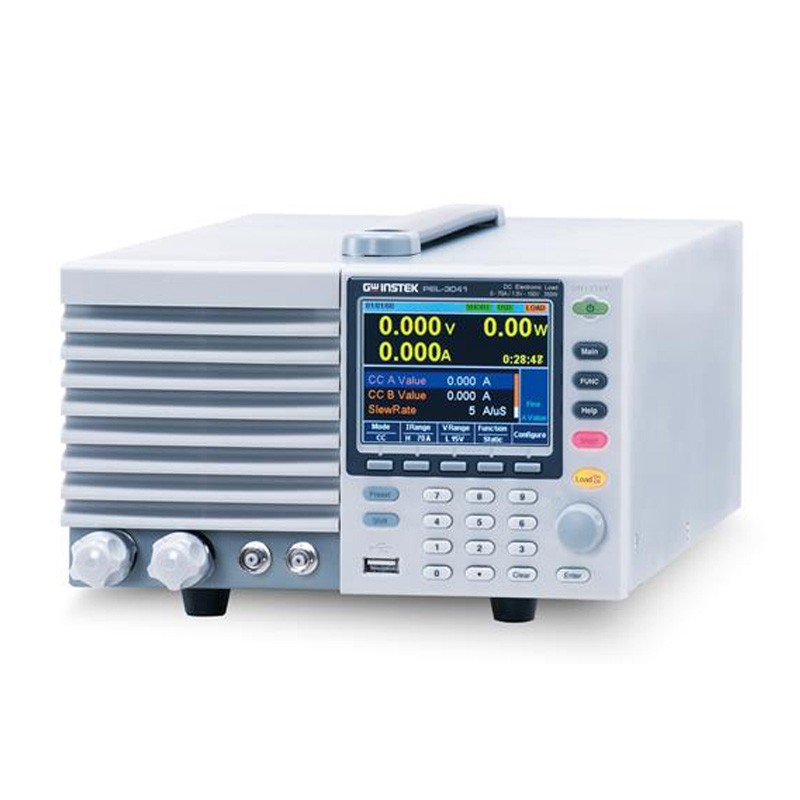

產品介紹：
PEL-3000系列是單通道可編程直流電子負載，具有0.01mA電流分辨率和16A /μs Slew Rate，適用于測試商用和工業計算機Server電源與SPS(交換式電源)。對于像云端生態系統這樣24小時不間斷運行的大型設備，需要一個穩定的大功率電源，功率范圍從175W到1050W，以維持Server，Hub和數據存儲設備的正常運行。互聯網通訊。
由于電信系統數據傳輸和大規模數據存儲需求不斷增長，互聯網通信基礎設備正在快速擴張。這極大地推動了2000W及以上電源供電的電信設備的市場需求。 PEL-3000的靈活功率組合滿足當前大功率電源的測試要求。
PEL-3000H可編程直流電子負載，不僅繼承了PEL-3000系列的功能和特性，而且為所有PEL-3000H系列提供三個電流范圍，并在前面板上增加了電壓監控BNC端子。 PEL-3000H系列是單通道可編程直流電子負載，具有800V和0.84A /μs Slew rate，是高壓設備測試的合適選擇，如EV和HEV車載充電器，DC / DC轉換器或高壓電池。
產品特點：
操作電壓(DC):0~150V(PEL-3000)/ 0~800V(PEL-3000H)
7種操作模式:CC, CV, CR, CP, CC+CV, CR+CV, CP+CV
并聯操作最大可達9450W
高速可調斜率(16A/uS)
高效負載模擬:序列功能
程式設計功能(Go/NoGo測試）
動態(開關)功能:0.0166Hz-20kHz
短路功能
前端BNC電壓監控功能
軟啟動功能: Off / On(1~200ms, Res：1ms)
OCP / OVP / OPP / UVP保護模式調整
加載截止時間控制(Auto Load Off Timer):1s~999h 59min 59s或是Off
外部通道控制/模擬控制監控
設定記憶組：100組
3.5 Inch TFT LCD 顯示
多介面:USB 2.0 Device / Host , RS-232 , GPIB(選配)
產品規格:
型號 | 電流 | 電壓 | 功率 | 標配接口 |
PEL-3021H | 8.75A | 800V | 175W | USB/RS232 |
PEL-3041H | 17.5A | 800V | 350W | USB/RS232 |
PEL-3111H | 52.5A | 800V | 1050W | USB/RS232 |
PEL-3211H | 105A | 800V | 2100W | USB/RS232 |
技術指標：
PEL-3000(H)系列型號
規格適用于 PEL-3000 系列在+ 20°C?+ 30°C 的環境中熱機至少 30 分鐘
型號 |
|
| PEL-3021H | PEL-3041H | PEL-3111H | PEL-3211H |
操作電壓(DC) | 0V～800V | 0V～800V | 0V～800V | 0V～800V |
電流 | 8.75A | 17.5A | 52.5A | 105A |
功率 | 175W | 350W | 1050W | 2100W |
輸入阻抗 | 3.24MΩ | 3.24MΩ | 3.24MΩ | N/A |
最小操作電壓 (DC) | 5V at 8.75A | 5V at 17.5A | 5V at 52.5A | 5V at 105A |
2.5V at 4.375A | 2.5V at 8.75A | 2.5V at 26.25A | 2.5V at 52.5A |
CC模式 |
|
|
|
|
|
|
操作范圍 | H,M,L | 0A～8.75A | 0A～17.5A | 0A～52.5A | 0A～105A |
0A～875mA | 0A～1.75A | 0A～5.25A | 0A～10.5A |
0A～87.5mA | 0A～175mA | 0A～525mA | 0A～1.05A |
設定精度 | H,M,L | ±（0.2%set+0.1%fs*1）+Vin*2/3.24MΩ | ±（1.2%set+1.1%fs） |
設定精度(并聯) | H,M,L | ±（1.2%set+1.1%fs*3） | ±（1.2%set+1.1%fs） |
分辨率 | H,M,L | 300μA | 0.6mA | 2mA | NA |
30μA | 60μA | 200μA | NA |
3μA | 6μA | 20μA | NA |
