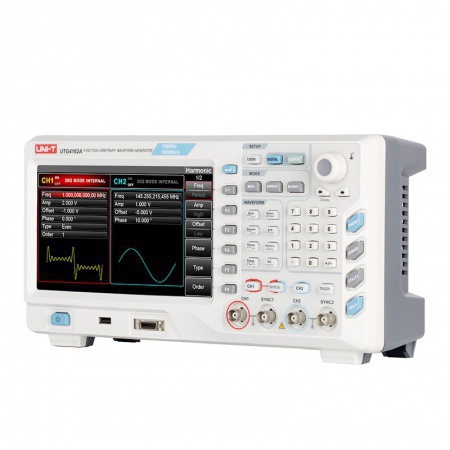

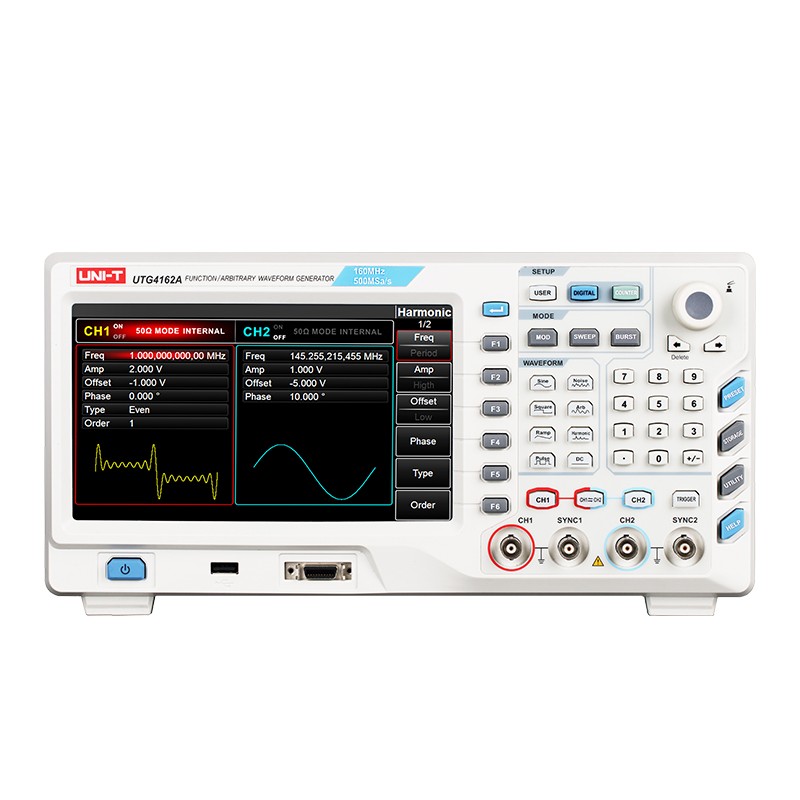

型號：UTG4162A函數/任意波形發生器
產品介紹：
UTG4162A函數/任意波形發生器使用直接數字合成技術產生精確、穩定的波形輸出，160MHz帶寬，最大采樣率500MS/s, 低至1μHz的分辨率，是一款經濟型、高性能、多功能的雙通道函數/任意波形發生器?？缮删_、穩定、純凈、低失真的輸出信號，還能提供高頻率且具有快速上升沿和下降沿的方波。便捷的操作界面、優越的技術指標及人性化的圖形顯示風格，可幫助您更快的完成工作任務，提高工作效率，是滿足您目前及未來測試需求的多用途設備。
產品特點：
1、160MHz正弦波輸出，全頻段1μHz的分辨率
2、50MHz脈沖波形，上升、下降時間可調
3、500MSa/s采樣速度和16bits垂直分辨率
4、標配等性能雙通道，且具有通道獨立或通道耦合的輸出模式
5、32Mpts任意波存儲器，7GB非易失波形存儲
6、豐富的調制類型：AM、FM、PM、ASK、FSK、PSK、BPSK、QPSK、OSK、PWM、SUM、QAM
7、8英寸TFT LCD,WVGA(800× 480)
8、標準配置接口：USB Host、USB Device、LAN、10MHz Input、10MHz Output
技術指標：
型號 | UTG4162A |
通道數 | 2 |
最高頻率 |
160MHz |
采樣率 |
500MSa/s |
波形 |
正弦波、方波、斜波、諧波、脈沖波、噪聲、直流電壓、任意波形 |
工作模式 |
輸出選通，持續，調制，掃描，猝發 |
調制類型 |
AM、FM、PM、ASK、FSK、PSK、BPSK、QPSK、OSK、PWM、SUM、QAM |
協議解碼 |
SPI、I2C、UART |
頻率特性 |
正弦波 |
1μHz～160MHz |
方波 |
1μHz～50MHz |
脈沖波 |
1μHz～50MHz |
斜波 |
1μHz～4MHz |
諧波 |
1μHz～80MHz |
噪聲(-3dB) |
160MHz帶寬 |
分辨率 |
1μHz |
任意波 |
波形長度 |
8～32Mpts |
垂直分辨率 |
16bits |
采樣率 |
500MS/s |
最小上升/下降時間(典型值1Vpp) |
＜7ns |
抖動 (rms) |
6ns+30ppm(典型) |
非易失存儲 |
7GB波形 |
數字任意波 (選配) |
波形長度 |
1～1K字節 |
采樣率 |
1S/s ～40MS/s |
發送模式 |
單次手動觸發，連續觸發（無時間間隔） |
波形分辨率 |
最大16位 |
輸出電平 |
TTL電平輸出 |
輸出特性 |
幅度范圍(50Ω) |
≤20MHz : 1mVpp～10Vpp |
≤ 80MHz : 1mVpp～5Vpp |
≤ 120MHz : 1mVpp～2.5Vpp |
≤ 160MHz : 1mVpp～1Vpp |
精度(1kHz 正弦波) |
±(設置值的1% +1mVpp) |
平坦度 (典型1kHz正弦波,5Vpp) |
≤ 10MHz : ±0.1dB |
≤ 80MHz : ±0.2dB |
≤ 120MHz :±0.4dB |
≤ 160MHz :±0.8dB |
直流偏移 |
范圍(峰值A(chǔ)C+DC) |
±5V(50Ω) |
±10V(高阻) |
偏移精度 |
±(設置值的2% +振幅的0.5% +2mV) |
波形輸出 |
阻抗 |
50Ω (典型) |
隔離 |
42Vpk |
保護 |
短路保護,過載時自動禁用波形輸出 |

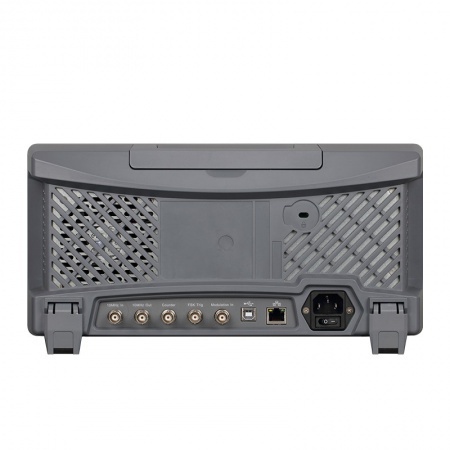

后面板連接器 調制輸入 |
|
外部模擬調制 |
＜20kHz (輸入頻率) |
±5Vpk=100%調制 |
5kΩ (輸入阻抗) |
時鐘輸入/輸出 |
輸入/輸出頻率范圍 |
10MHz±500Hz |
輸入/輸出電平范圍 |
TTL兼容 |
輸入/輸出阻抗 |
10kΩ/50Ω ( 典型，交流耦合) |
鎖定時間 |
＜1s |
觸發輸入 |
輸入電平 |
兼容TTL電平 |
斜率 |
可選上升或下降 |
脈沖寬度 |
＞100ns |
輸入阻抗 |
＞10kΩ(直流耦合) |
反應時間 |
掃頻：＜500μs (典型) |
脈沖串：＜500ns (典型) |
觸發輸出 |
輸出電平 |
TTL兼容，接入＞1kΩ |
脈沖寬度 |
＞400ns (典型) |
輸出阻抗 |
50Ω(典型) |
最大頻率 |
1MHz |
同步輸出 |
輸入電平 |
兼容TTL電平 |
輸出阻抗 |
50Ω |
頻率計 |
電平 |
兼容TTL電平 |
輸入頻率范圍 |
100mHz～800MHz |
精確度 |
±51ppm |
頻率分辨率 |
7 位 |
高頻抑制 |
高頻噪聲抑制打開或關閉 |
觸發靈敏度可調 |
0%～100% |
耦合方式 |
直流、交流 |
接口 |
標配 |
USB Host、USB Device、LAN、10MHz Input/output |
輸出阻抗 |
50Ω |
一般技術規格 |
電源 |
100V～240VAC, 50Hz/60Hz |
顯示 |
8 英寸TFT LCD, WVGA(800 × 480) |
機身顏色 |
象牙白+灰色 |
機身重量 |
3.5kg |
機身尺寸 (W×H×D) |
336mm × 108mm × 164mm |
標準配件 |
BNC同軸電纜、電源、USB數據線、軟件光盤 |
|
|
