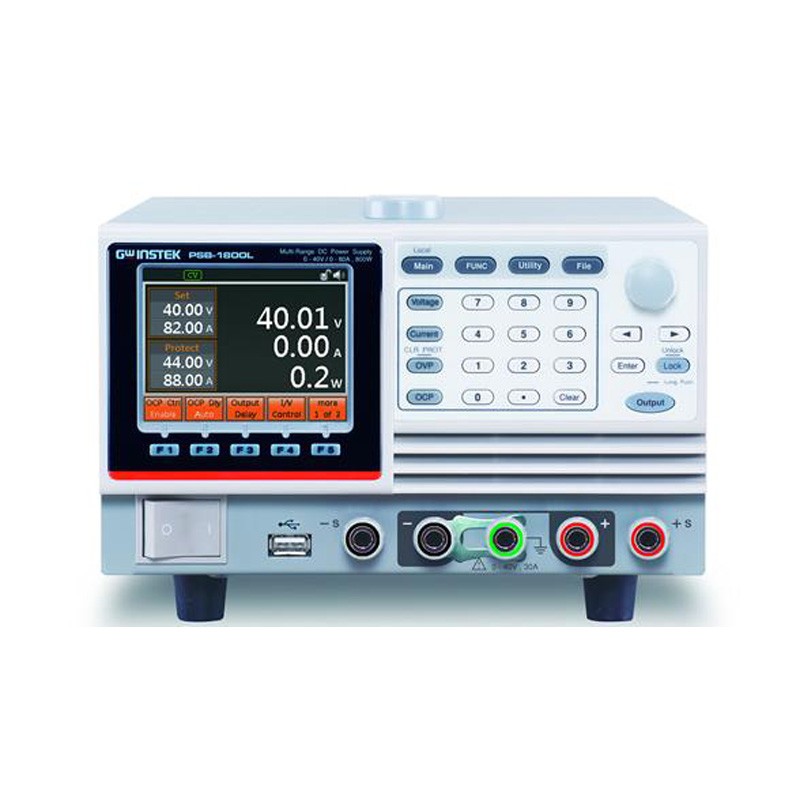

產品介紹：
PSB-1000系列為一款多量程臺式直流電源，串聯2臺160V機型最大可實現320V的電壓輸出，并聯4臺PSB-1800L最大可實現320A的電流輸出。PSB-1000系列界面友善，通過LCD面板和菜單功能選項，無需另外查閱使用手冊即可清楚的顯示設定條件及測量結果。運用功能鍵、數字鍵和快速鍵可以輕松完成相關設定。其前端子30A的輸出能力能更好的滿足實驗室及科學研發單位使用。
PSB-1000系列不僅提供友善的菜單功能界面，內置功能更適合產業應用。機型提供前后面板端子輸出，方便研發人員操作。面板采用菜單式功能選項，可以讓使用者很快熟悉和操作PSB-1000系列，非常適合復雜功能設定需求的現場工程人員及研發人員。
開機組態設定(Power On
Configuration)可以讓使用者將已編輯好的序列輸出(SEQ)設定為開機自動執行。針對有序列電源輸出應用需求的生產線，省去每次開機時需重新設定序列電源的人工時間。
電壓觸發可以讓使用者為上升電平和下降電平設置脈沖信號。通過BNC接口提供工作電壓的輸出時間，VOLT TRIG可用于自動化測試系統(ATS)。Output
Delay功能分別設定多組PSB-1000系列的輸出開啟及輸出關閉時間，實現時序電源輸出應用。
PSB-1000系列多量程的輸出能力，提供四倍定功率輸出滿足客戶靈活的使用需求。
產品特點：
LCD顯示和友善的菜單功能界面
額定電壓：40V/160V，額定輸出功率：400W/800W
多量程(V&I)操作，定功率輸出
I/V控制功能(可調斜率)適合二極管特性負載 & Surge Reducing；C.V/C.C優先；序列功能，依序輸出直流波形
自動運行輸出或序列功能
主-從操作：2臺串聯或4臺并聯
同步操作(電壓觸發，Tigger In/Tigger Out信號)
標配接口：USB Host、LAN；選配接口：GPIB
Interal Sense控制(禁用/前面板/后面板)功能
LabVIEW驅動
產品規格：
|
型號 |
電流 |
電壓 |
功率 |
功能 |
標配接口 |
|
PSB-1400L |
40A |
40V |
400W |
開關 |
USB/LAN |
|
PSB-1400M |
10A |
160V |
400W |
開關 |
USB/LAN |
|
PSB-1800L |
80A |
40V |
800W |
開關 |
USB/LAN |
|
PSB-1800M |
20A |
160V |
800W |
開關 |
USB/LAN |
技術指標：
| 詳細規格 |
| 型號 | PSB-1400L | PSB-1400M | PSB-1800L | PSB-1800M |
| 額定輸出 |
| 輸出電壓(V) |
0~40 |
0~160 |
0~40 |
0~160 |
| 輸出電流(A) |
0~40 |
0~10 |
0~80 |
0~20 |
| 輸出功率(W) |
400W |
400W |
800W |
800W |
| 調節率(CV) |
| 負載調節率(mV) |
25 |
85 |
25 |
85 |
| 電壓調節率(mV) |
23 |
83 |
23 |
83 |
| 調節率(CC) |
| 負載調節率(mA) |
45 |
15 |
85 |
25 |
| 電壓調節率(mA) |
45 |
15 |
85 |
25 |
|
紋波&噪聲(噪聲帶寬20MHz ; 紋波帶寬1MHz) |
| CV p-p |
60 |
60 |
80 |
80 |
| CV rms |
7 |
12 |
11 |
15 |
| CC rms |
80 |
20 |
160 |
40 |
| 編程精度 |
| 電壓(mV)
0.1% + |
10 |
50 |
10 |
50 |
| 電流(mA)
0.1% + |
20 |
10 |
40 |
20 |
| 測量精度 |
| 電壓(mV)
0.1% + |
10 |
50 |
10 |
50 |
| 電流(mA)
0.1% + |
20 |
10 |
40 |
20 |
| 響應時間 |
| 上升時間 |
50 |
100 |
50 |
100 |
|
下降時間(滿載)(ms) |
50 |
150 |
50 |
150 |
|
下降時間(空載)(ms) |
500 |
1200 |
500 |
1200 |
|
負載瞬態恢復時間(Load change from 50 to 100%)(ms) |
1 |
1 |
1 |
1 |
|
編程分辨率(PC遠程控制模式) |
| 電壓(mV) |
1 |
3 |
1 |
3 |
| 電流(mA) |
1 |
1 |
2 |
1 |
|
測量分辨率(PC遠程控制模式) |
| 電壓(mV) |
1 |
3 |
1 |
3 |
| 電流(mA) |
1 |
1 |
2 |
1 |
| 串聯和并聯 |
| 并聯 |
含主機最多4臺 |
| 串聯 |
含主機最多2臺 |
| 保護功能 |
| OVP(V) |
4-44 |
5-176 |
4-44 |
5-176 |
| OCP(A) |
4-44 |
1-11 |
5-88 |
2-22 |
| OHP |
關閉輸出 |
關閉輸出 |
關閉輸出 |
關閉輸出 |
|
前面板顯示精度(4位) |
| 電壓(mV)
0.1% + |
20 |
100 |
20 |
100 |
| 電流(mA)
0.1% + |
20 |
10 |
40 |
|
